ムーンルーフの交換 ＪＺＳ１３０Ｇ（後期）

イベントネタも切れたし
９月になったことだし
たまにはクルマのネタも・・・

ＪＺＳ１３０Ｇ
ワゴン系のムーンルーフを交換してみます

ムーンルーフが割れてしまってるので
ある意味作業は楽です

内張りを慎重に剥がします
（ルーフレールを取る時と同じ感覚）

内張りの隙間から
（室内側から）見るとナットが見えます
後期モデルは花ナットですが１０ｍｍで外せます

部品調達したのが中期ワゴンなので
ナットが８ｍｍでした
（やっぱ細かい部分がマイナーチェンジしてるんやわ）

ムーンルーフを外した図（ＪＺＳ１３０Ｇ中期）

簡単に取り外しできたら気持ちええのになぁ～

ちょいピンボケですが　
チルト部分のバラしの図

一部欠けてるので固定できない（左）

取り付け完了

なんだかすごく作業した気分になります。。。
それよりもイベント準備せなあかんのになぁ

続・ストラット・サスをバラしてみた

季節は夏へ
青い空に浮かぶ雲みたいに
どこかへ流れていきたい～

流れるのは汗だけですが・・・

秋のイベントへ誘い水が撒かれています

でもその前に夏の足を確保しなきゃ。。。

昨日の続きで　ＹＸ７８Ｖ

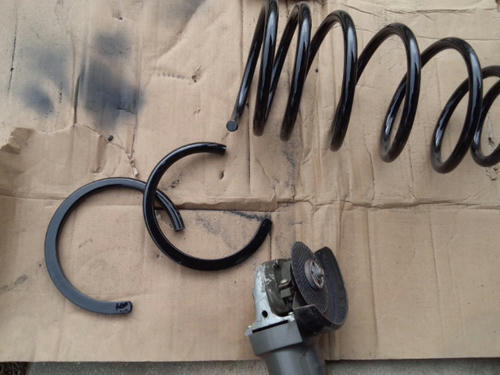

リアのバネ
ちょいっと巻き数がビミョウ～

一度組んでみましたが
フロントとのバランスを調整してみましたが・・・

８月の車検も考えて？

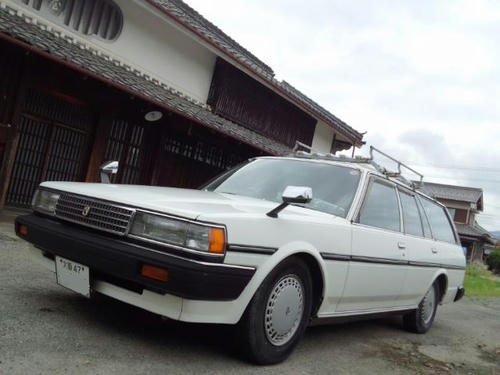

なんとなく普通の自動車になりました
とりあえず茶屋運搬車です
 Ｈ７年　Ｔ－ＹＸ７８Ｖ　２０００ｃｃ　ＮＯｘ・ＰＭ法適合

梅が実ってます
今年も美味しい梅干しが出来そうです

暑さには梅干しのクエン酸が効果あり！

ストラット・サスをバラしてみた

秋の誘い水が届いて
何か始めなきゃ・・・

重い腰を上げてみました

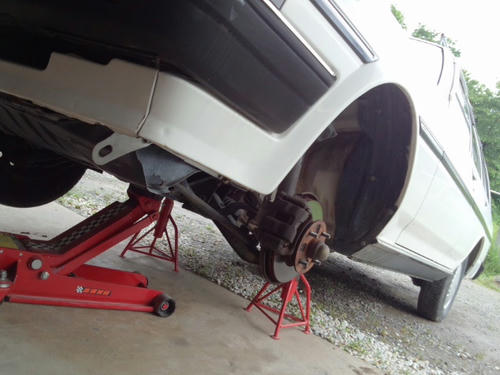

ＹＸ７８Ｖ
初めて触るので　どうなることやら。。。

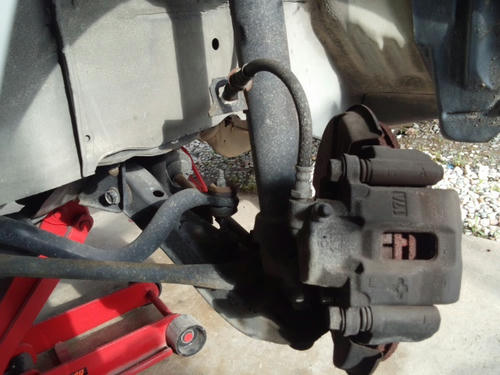

ブレーキラインが・・・

過去にこの車種を落としまくった
某ＳＳＫ氏にアドバイスをもらいました

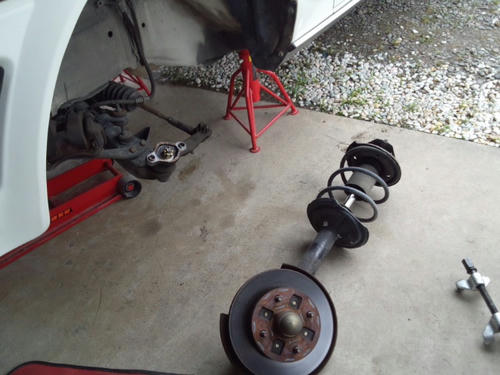

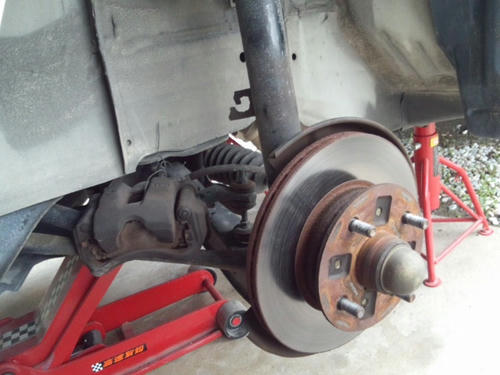

ローターごとバラすとなんとも重い
腰がヤバイです（大汗）

ワゴン用でイケるってことで

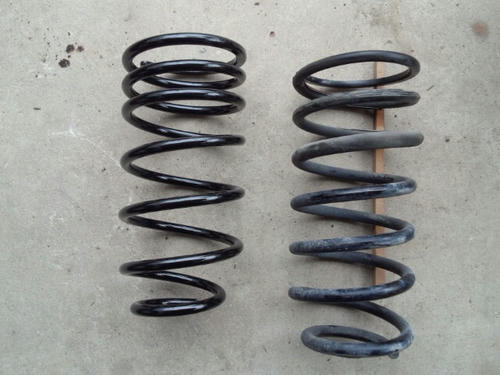

ＧＸ７０用ダウンサスを調達しましたが（画像：左）
なんとも巻き数の違うこと

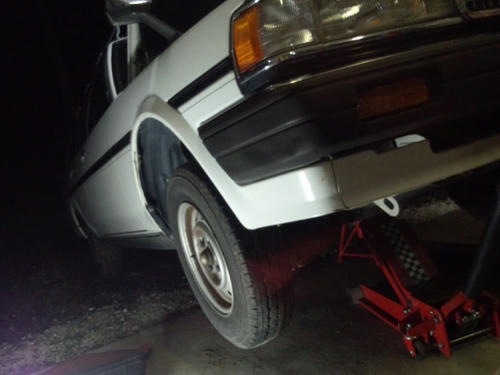

途中をダラダラしてたら
いつものごとく夕暮れが・・・

灯りを点けてると
余りにも虫が寄ってきて作業になりません
続きはまた明日

「って引っ張ってるだけやん」
ツッコミが聞こえてきそうですが。。。

キーレス・アヤトリ・後記

天気予報の通り
雨ですね～

軒下で出来ること
考えなきゃ。。。

本日の茶屋通信は　作業の覚え書き

部品鳥から外したキーレスがあったので
ＪＺＳ１３０Ｇ後期モデルに付けてみる編

今回コレを付けてみます
運転席の右足元（キックパネル）をバラします

配線を通電チェッカーで調べて
（あくまでも配線図とニラメッコしながら）

一番下のカプラー群
手前から２番目に常時電源を取れる２極カプラー（白）があります
赤じゃなく青い配線から電源供給する

キックパネルの中にドアロックのカプラー（オレンジ）

以前にもキーレスが取り付けられてた痕跡があるの
間違いない！（笑）

一応、通電チェッカーを差し込んで
ドアロックキーを開け閉めすると判断できます

フットパネルの更に奥
ハザード配線は白乳色のカプラー
（ちなみに黒い箱はハザードリレーです）

ハザード用の配線をつなぎます

後は本体をじゃまにならない所に取り付けて
配線をまとめたら完了です
もちろんアースもお忘れずに。。。

年式・グレードによって配線・カプラー位置が違います
あくまで自分の覚え書きの為に書いておりますので
参考程度にお考えください

なんせ物忘れがいい茶屋おやぢ（笑）

春のカコカコ

早起きして　村の日役に行ってきました
朝は晴れてたのに　午後はミゾレが降るほど冷え込んできました

イベントに行かれた方
リア・バンパー揺すって楽しみましたか？（笑）

昨日に引き続き
気になる音について

段差を越えた時にハンドル周りで
カクカクって震える時は
迷わずコラムシャフトごと引き抜いてください（爆）

チェック方法としては
クルマを停めた状態でハンドルを左右に素早く揺すって
カコカコって音がする場合は怪しい

＊走行時にハンドルを取られる場合は＊
アイドルアームやピットマンアームをチェックしてください

ここがグリスでベトベトなら確実
ゴム製品は年月を経ればヘタリます
そしてスキマから洩れてきます

この部分ってボンネットを開けて
覗き込めば見えますよ～

バラシテ

せっかくバラしたんだから
ネッチョネチョのグリスを掃除して

交換部品の調達もお忘れなく・・・
（トヨタ部品で注文できます）

グリスを充填して
（整備マニュアル、インタミデイト・シャフト取付の項を参照）

組み込めば　ハンドルの感触もフレッシュに

後は車体に組み込むのみ
ですが、一人で作業には要領が要ります
整備工場に出すか、お友達に頼りましょう（爆）

「アレ？以前も見たことある」って貴方は茶屋マニア
まっ過ぎ去ったことは忘れてください
茶屋オヤヂは確実に物忘れが加速しております

今回はカテゴリーhow-toに載せる為で
いつでも茶屋マニアが過去ログを検索し易いように！？

実は自分で見るのに便利だから。。。
